Разработка чертежей металлоконструкций

Металлические конструкции в зависимости от сферы применения и назначения представляют собой деталь или комплект деталей разного уровня сложности, для изготовления и сборки которых необходима конструкторская документация, включающая чертежи и спецификации. Разработка чертежей металлоконструкций – одна из услуг оказываемых нашим предприятием.

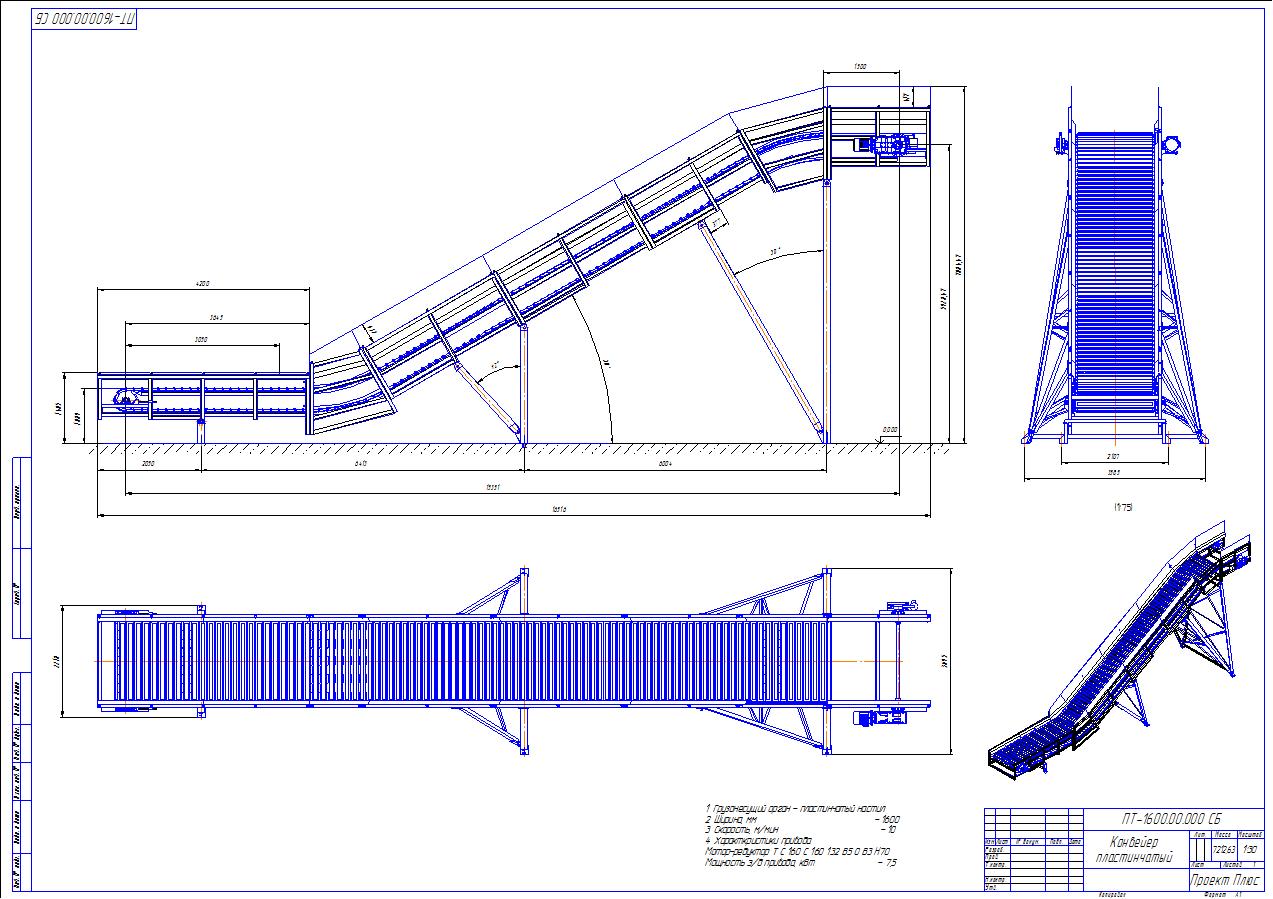

Работа по изготовлению комплекта чертежей осуществляется на основе проекта металлических конструкций, разработанного профильным отделом. В полученном документе содержится вся необходимая информация для подготовки деталировочных чертежей, в число которых входят чертежи деталей, стыковочные и монтажные схемы с указанием материалов, сечений, способов соединения и т. п. Полноценный комплект чертежей включает общие виды деталей и узлов, их разрезы с указанием размеров, маркировкой, местами стыков, а также ведомости деталей с их маркой, размерами, массой, количеством.

Процесс разработки чертежей металлоконструкций учитывает уровень технологичности производства и монтажа, соблюдение требований по прочности и надежности каждой детали и готовой конструкции, расчетные нагрузки, меры повышения долговечности. Полученный продукт в дальнейшем используется для разработки технологических и монтажных схем, условий и рекомендаций по сборке, транспортировке.
