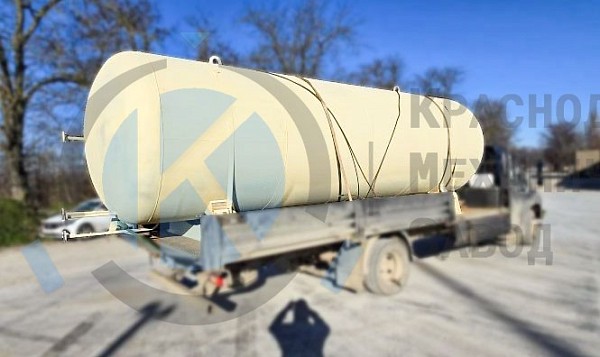

Емкость для хранения углерода CO2 (углекислоты)

Описание

Емкость для хранения углерода CO2: назначение и рабочая задача

Емкость для хранения углерода CO2 применяется для накопления, хранения и выдачи диоксида углерода в составе промышленной газовой системы. Такое исполнение используют на участках, где требуется стабильный запас углекислоты, контролируемый отбор и увязка резервуара с трубопроводной, запорной и измерительной арматурой.

Для данного исполнения предусмотрена горизонтальная компоновка. Такая схема удобна для размещения на открытой площадке или в технологической зоне с ограничением по высоте, а также для монтажа на опорной раме с подводом линий заправки, отбора и сервисных контуров. Геометрия и набор присоединений подбираются под конкретный процесс, поскольку режим хранения CO2 определяется не только объемом, но и состоянием продукта, рабочим давлением, температурой и способом отбора.

Резервуар этого типа применяется как самостоятельный узел хранения или как часть газового хозяйства предприятия. В составе линии он может работать совместно с испарителями, редуцирующими узлами, холодильным контуром, предохранительной арматурой и системой контроля параметров. Для углекислоты это принципиально, поскольку отклонение температуры и давления напрямую влияет на фазовое состояние продукта и устойчивость выдачи в технологическую линию.

По смыслу эксплуатации решение близко к горизонтальным резервуарам наземного и подземного исполнения, однако подбор для CO2 выполняют с учетом газовой среды, рабочего давления, требований к герметичности и обвязке. Для объектов, где на одной площадке присутствуют разные технологические жидкости и газы, уместно также ознакомиться с разделом резервуаров для хранения ЛВЖ и ГЖ и общий каталог резервуарного оборудования.

Конструктивное исполнение

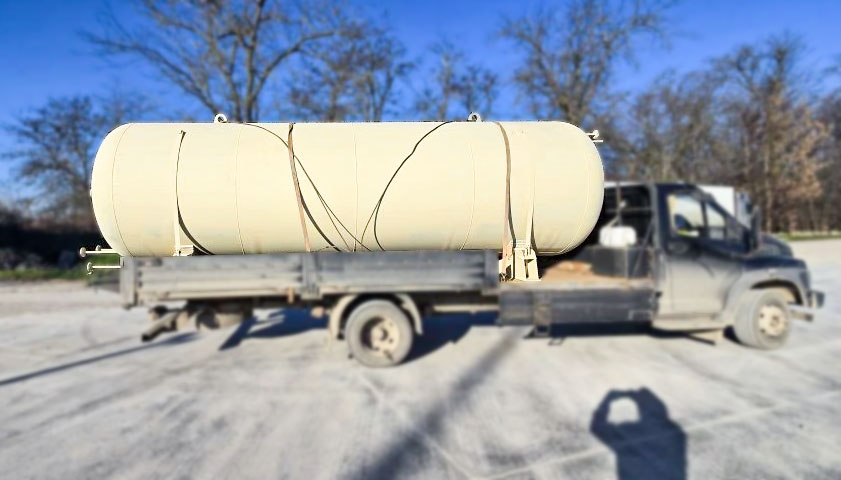

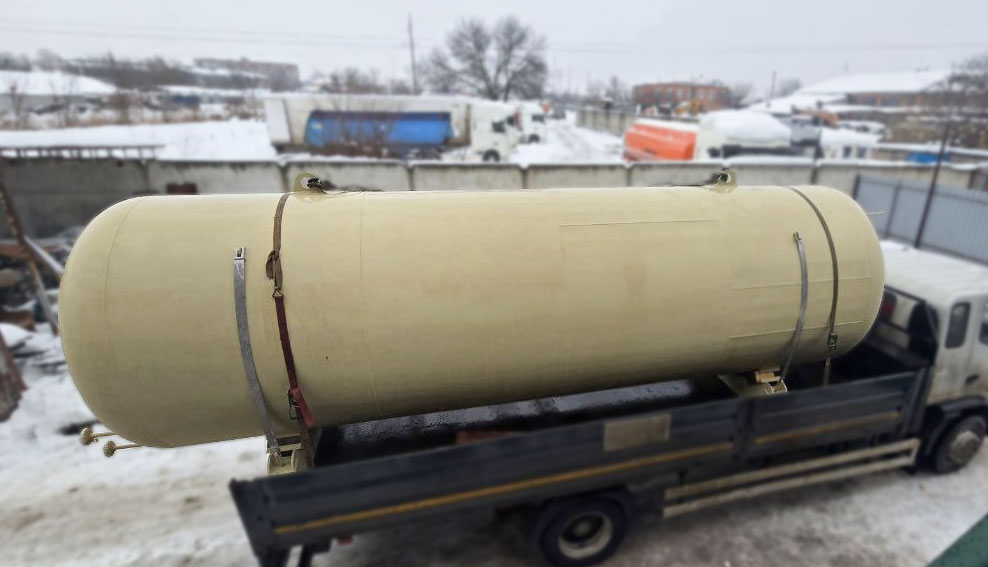

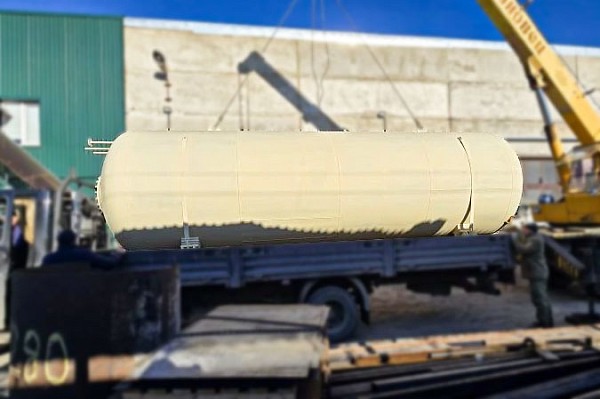

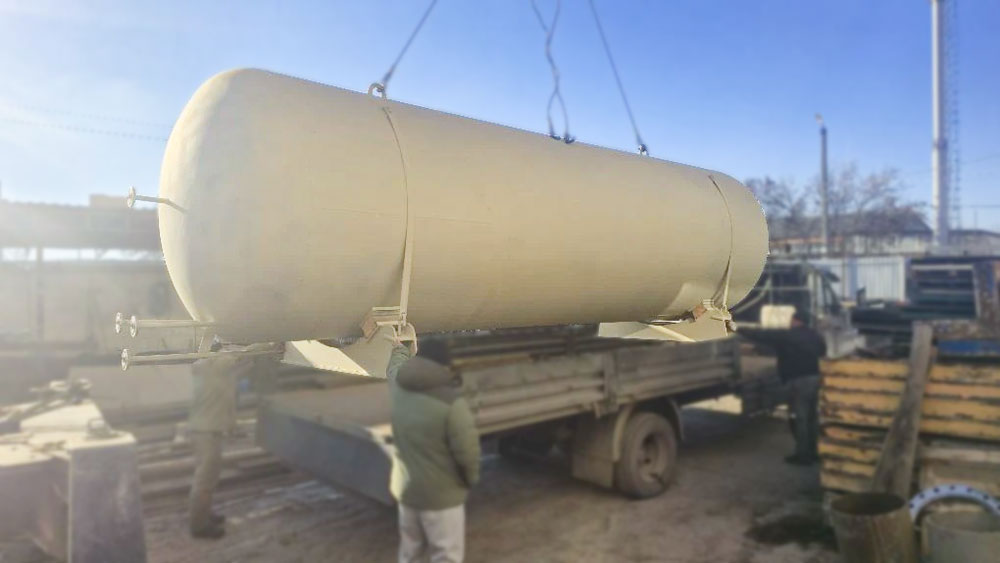

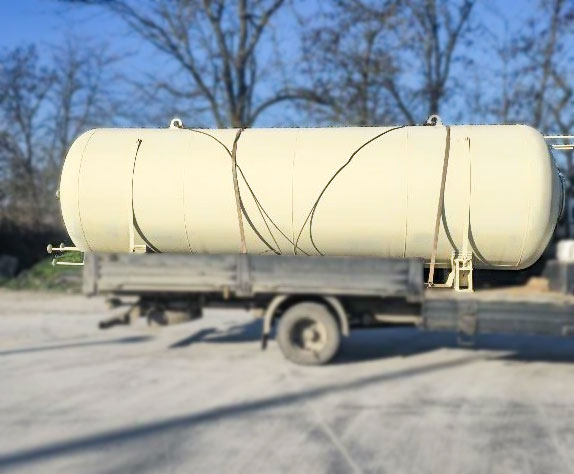

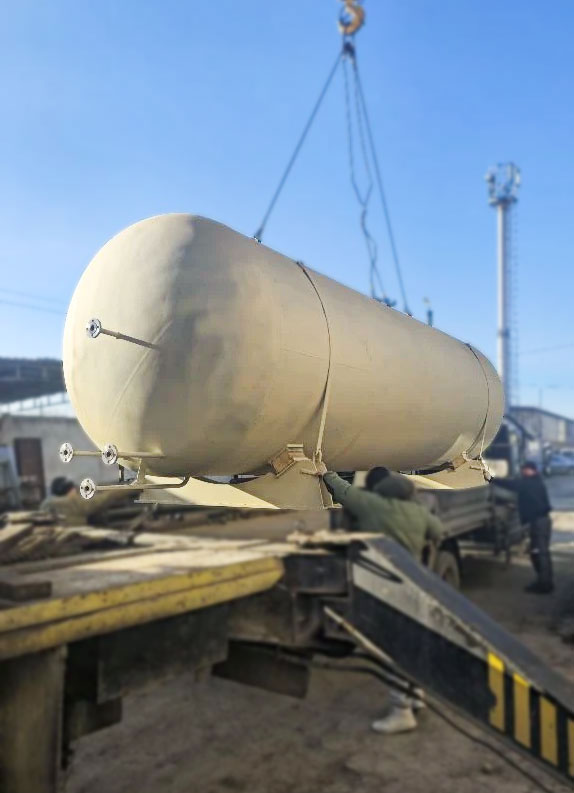

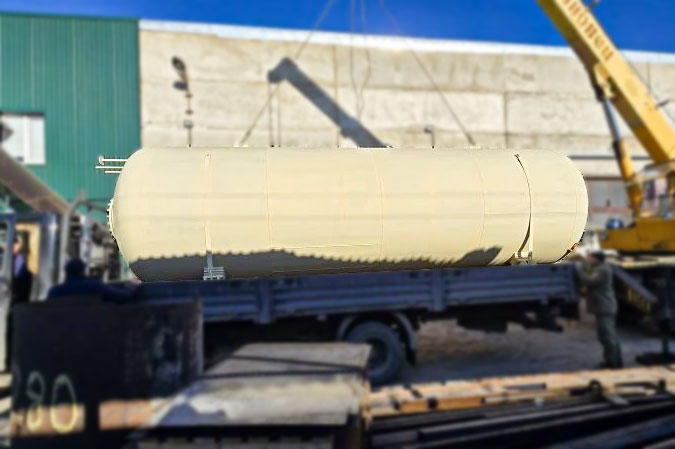

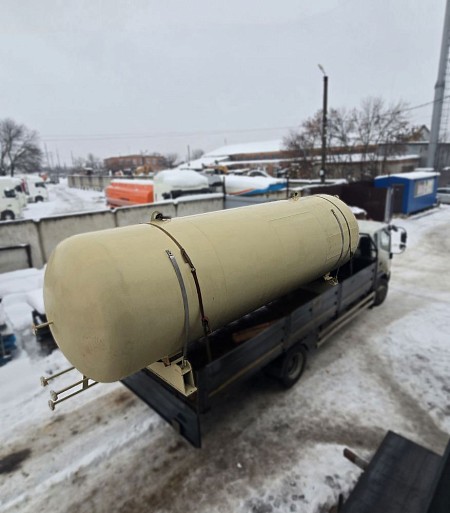

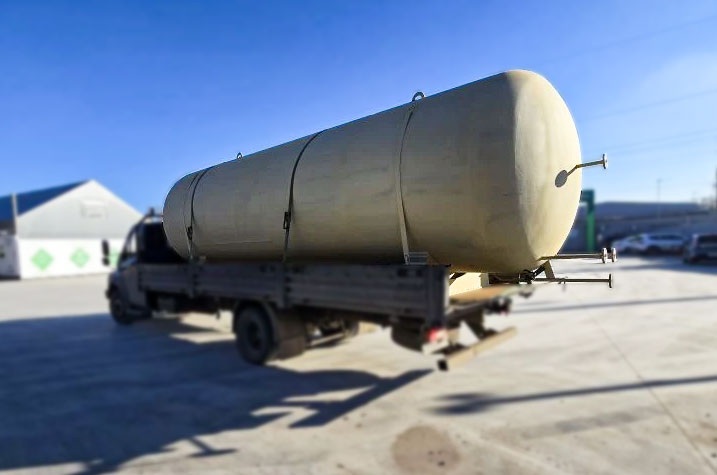

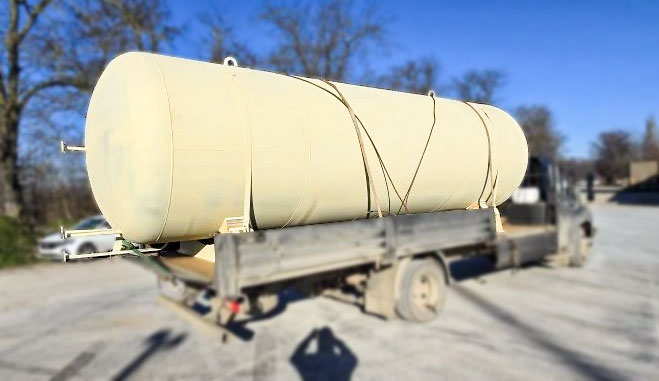

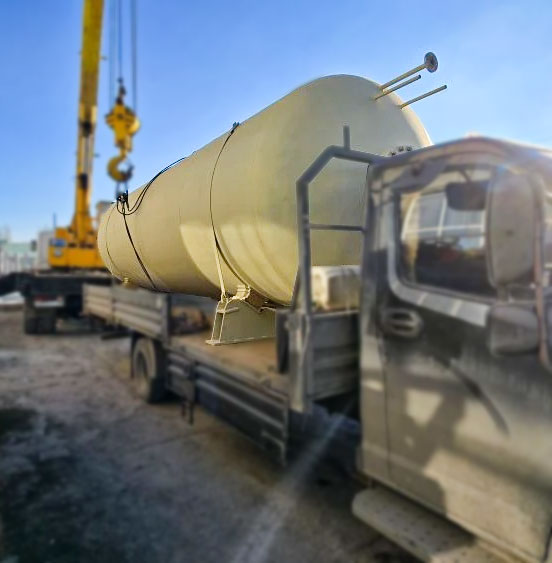

Емкость выполнена как горизонтальный цилиндрический сосуд на седловых опорах. Такая конструкция обеспечивает устойчивую установку, распределение нагрузки на основание и удобный доступ к торцевым и боковым патрубкам. Для данного исполнения габариты составляют 7751 х 2060 х 2435 мм, что требует проверки монтажных проемов, схемы перевозки, условий подъема и отметок подключения трубопроводов.

В состав конструкции входят корпус, два днища, седловые опоры, верхний люк, технологические патрубки и присоединения под предохранительные и сервисные устройства. Для такого оборудования характерно наличие линий под заправку, отбор жидкой и газовой фазы, дренаж, предохранительную арматуру, разрывные мембраны и вспомогательный холодильный контур. Состав штуцеров и их условные проходы определяются расчетной схемой и проектной увязкой с остальным оборудованием.

Горизонтальная емкость под CO2 обычно оснащается следующими узлами:

• герметичный цилиндрический корпус, рассчитанный на работу под давлением;
• седловые опоры для установки на фундамент или металлоконструкцию;
• люк для ревизии и обслуживания;
• патрубки под заправку, отбор жидкой фазы и отбор газа;
• дренажную линию для сервисных операций;
• присоединения под предохранительные клапаны и защитные мембраны;
• линии под холодильный контур при необходимости стабилизации режима хранения;
• точки подключения приборов контроля давления и температуры.

Для данного типа резервуара конструкция не сводится к одному только корпусу. Рабочее исполнение определяется обвязкой. Если на объекте требуется выдача газовой фазы в линию с постоянными параметрами, резервуар увязывают с редуцированием, испарением и автоматикой. Если приоритетом является накопление жидкой углекислоты, в расчет включают режимы заправки, теплоприток, допустимое заполнение и работу холодильного узла.

Как работает емкость для хранения углекислоты

Диоксид углерода поступает в резервуар через заправочную линию и хранится в газовой или сжиженной фазе в зависимости от принятого технологического режима. Поддержание параметров определяется давлением, температурой и интенсивностью отбора. При отклонении этих величин меняется поведение продукта, поэтому для систем с CO2 контроль режима является обязательной частью нормальной эксплуатации.

Отбор может выполняться по линии жидкой фазы или по линии газа. Схема зависит от того, куда именно подается углекислота: в участок газирования, в сварочную систему, в технологический процесс, в нейтрализацию, в холодильную или криогенную цепочку. Если в процессе требуется стабильная выдача газа, резервуар работает совместно с испарителем и редуцирующей арматурой. Если продукт используется в жидкой фазе, подбор выполняют по рабочему давлению, температурному запасу и параметрам последующего оборудования.

Для CO2 существенны несколько практических моментов. При росте теплопритока увеличивается давление в сосуде. При интенсивном отборе без корректной обвязки возможны перепады параметров на линии. При ошибке в подборе арматуры или при недостаточном сечении присоединений ухудшается устойчивость выдачи. Поэтому резервуар рассматривается как часть системы, а не как изолированная металлическая емкость.

Параметры, по которым выполняют подбор

Подбор емкости для хранения углерода CO2 определяется не только требуемым объемом. Для проектирования и изготовления учитывают фазовое состояние продукта, рабочее давление, температурный режим, интенсивность заправки, расход на выдаче, условия размещения и требования к безопасности. Для такого оборудования даже близкие по объему проекты могут заметно отличаться по составу штуцеров, толщине стенки, типу опор, приборной обвязке и составу защитной арматуры.

Для заказа обычно требуются следующие исходные данные:

• в каком состоянии хранится продукт: газовая или жидкая фаза;
• какой расход нужен на выдаче и с какой неравномерностью по смене;
• какова температура окружающей среды и где размещается резервуар;
• какой режим заправки принят на объекте;
• какие линии уже существуют на площадке и какие диаметры присоединений требуются;
• нужен ли холодильный контур, испаритель, редуцирующий узел и автоматизация;
• какие ограничения есть по транспорту, монтажу и фундаменту.

Для CO2 недопустим формальный подбор по одному названию изделия. Окончательное исполнение определяется после анализа техзадания, режима хранения, параметров выдачи и требований промышленной безопасности.

Материалы, безопасность и эксплуатационные ограничения

Материал корпуса и внутренних элементов выбирают по расчетному давлению, температуре и условиям наружной эксплуатации. Для сосудов под CO2 важны механическая прочность, качество сварных соединений, стабильность геометрии, совместимость с рабочим режимом и возможность периодического контроля. Если оборудование работает на улице, в расчет дополнительно включают климатические воздействия, антикоррозионную защиту и тепловой режим корпуса.

Ограничения в эксплуатации связаны прежде всего с нарушением расчетного режима. Для резервуара под диоксид углерода критичны:

• избыточный теплоприток и рост давления;
• неверно подобранные предохранительные устройства;
• несогласованность патрубков и арматуры с реальным расходом;
• ошибки в увязке с испарителем или редуцирующим узлом;
• отсутствие регламентного контроля герметичности и приборов;
• недостаточно жесткое или неправильно выполненное основание.

Обслуживание включает контроль герметичности, проверку сварных соединений, состояние опор, ревизию арматуры и приборов, а также соблюдение установленного регламента по сосуду и его защитным устройствам. Для производственных участков с переменным расходом дополнительно контролируют устойчивость параметров на выдаче и работу вспомогательных контуров. При размещении на открытой площадке учитывают защиту от атмосферного воздействия и условия зимней эксплуатации.

Если на объекте одновременно присутствуют разные резервуарные позиции, наш завод обычно выполняет изготовление не по шаблону, а по согласованной компоновке. Это снижает количество переходников при монтаже, упрощает обвязку и позволяет заранее увязать сосуд с действующей схемой предприятия.

Где применяется резервуар для хранения CO2

Емкости для хранения углекислоты используются на предприятиях, где CO2 нужен как технологический газ, инертная среда или рабочий компонент процесса. Область применения определяется не только отраслью, но и тем, в какой фазе продукт хранится и как именно он отбирается в линию.

• пищевые производства и линии розлива напитков, где требуется подача углекислоты на газирование;
• упаковочные участки с модифицированной газовой средой;
• сварочные и металлообрабатывающие производства, где CO2 используется как защитный газ;
• химические предприятия, где диоксид углерода входит в состав технологической цепочки;
• очистные сооружения и сервисные участки нейтрализации;
• объекты с холодильными и специализированными газовыми системами.

Для каждой из этих задач меняются требования к давлению, температуре, точкам отбора, составу автоматики и резерву по запасу продукта. Поэтому производственное исполнение всегда привязано к реальному режиму работы участка.

Готовые проекты «КМЗ»

Центральный федеральный округ, производство напитков

На предприятии требовался горизонтальный резервуар под пищевую углекислоту для линии газирования. Основная задача состояла в том, чтобы обеспечить стабильную подачу CO2 при переменном сменном расходе. При подборе учитывались объем запаса, режим заправки, работа с испарителем и устойчивость давления на выдаче. В итоговом решении ключевыми стали компоновка патрубков, увязка с редуцированием и корректный подбор предохранительной арматуры.

Урал, химический участок

Резервуар включался в технологическую систему как промежуточный узел хранения диоксида углерода. Для объекта были важны надежная герметичность, контролируемый тепловой режим и согласование с существующей трубопроводной схемой. Исполнение определялось не только запасом продукта, но и условиями площадки, нагрузкой на основание и требованиями к сервисному доступу.

Поволжье, металлообработка и сварочное производство

На участке требовался резерв углекислоты для нескольких постов с неравномерным потреблением. Основная техническая задача состояла в том, чтобы исключить провалы по подаче в часы пиковой нагрузки. Для таких условий подбор зависит от расчетного расхода, схемы редуцирования, резервного запаса и состава приборного контроля. Практический результат дает именно увязка резервуара с газовой системой, а не отдельный выбор корпуса без анализа процесса.

Изготовление под заказ и что требуется для расчета

Наш завод изготавливает резервуарное оборудование по согласованным параметрам проекта. Для емкости под углекислоту это означает предварительное определение рабочего режима, состава патрубков, требований к арматуре, способа установки и интеграции в существующую систему. До запуска в производство согласовываются основные размеры, компоновка присоединений, логика работы защитных устройств и условия поставки.

Для расчета обычно передают техзадание, схему участка, требуемый запас CO2, параметры отбора, сведения о температурном режиме и данные по размещению на площадке. Если проект уже содержит требования по обвязке, автоматике или холодильному контуру, эти данные также включают в исходную часть. Такой порядок позволяет заранее определить конфигурацию резервуара, а не дорабатывать ее после поставки.

Для подбора оптимального решения пришлите ТЗ, чертеж или параметры технологического процесса. По предоставленным данным выполним подбор исполнения, согласование конструкции и расчет емкости для хранения углерода CO2 под конкретные условия эксплуатации.
